Bewährte Biegetechnik für Profis.
Stabile Schneideeinrichtung
Flexible Blechroste
BMS-Multi-Touch-Steuerung
Hydraulisch angetriebene Biegegelenke
Elektronischer Tiefenanschlag
Bewährte Biegetechnik
Der Biegemaster DURA ist unsere Biegemaschine mit dem breitesten Anwendungsspektrum. Sie ist der zuverlässige und robuste Dauerbrenner für Spengler und Flaschner.
Highlights der DURA-Serie
Einfaches und schnelles Biegen von anspruchsvollen Dach, Wand und Fassaden-Profilen
Für perfekte Falze ist die Spannwange milimetergenau steuerbar
Präzise Positionierung durch elektronischen Tiefenanschlag und flexible Blechroste
Optional mit einer hydraulischen Spannwangenverstellung zum Ausgleich verschiedener Blechstärken ausgestattet
Jedes Biegegelenk wird kraftvoll von je einem Hydraulikzylinder angetrieben
Große Freibereiche für maximale Gestaltungsfreiheit der Biegeteile
Robuste Schneideinrichtung angetrieben durch wartungsfreie Zahnriemen
Vorab-Programmierung der Profile, Übertragung per WLAN oder USB
Archiv an der Maschinen aller bisher verwendeten Projekte
Intuitiv bedienbare Steuerung über Multi-Touch-Display mit großem Funktionsumfang
Technische Spezifikation
Längen: 3-15 Meter
Biegeleistung Stahl (400N/mm²): 1,25-3mm
Anschlag: optional Schieber, computergesteuert
Biegerichtungen: 1
Schere: Optional manuelle oder elektrische Schneideeinrichtung verfügbar
Angetriebene Biegegelenke: Alle Gelenke hydraulisch
Steuerung: Alle Steuerungen möglich
Biegewinkel: Bis zu 150°
Spannwangenverstellung: Optional verfügbar

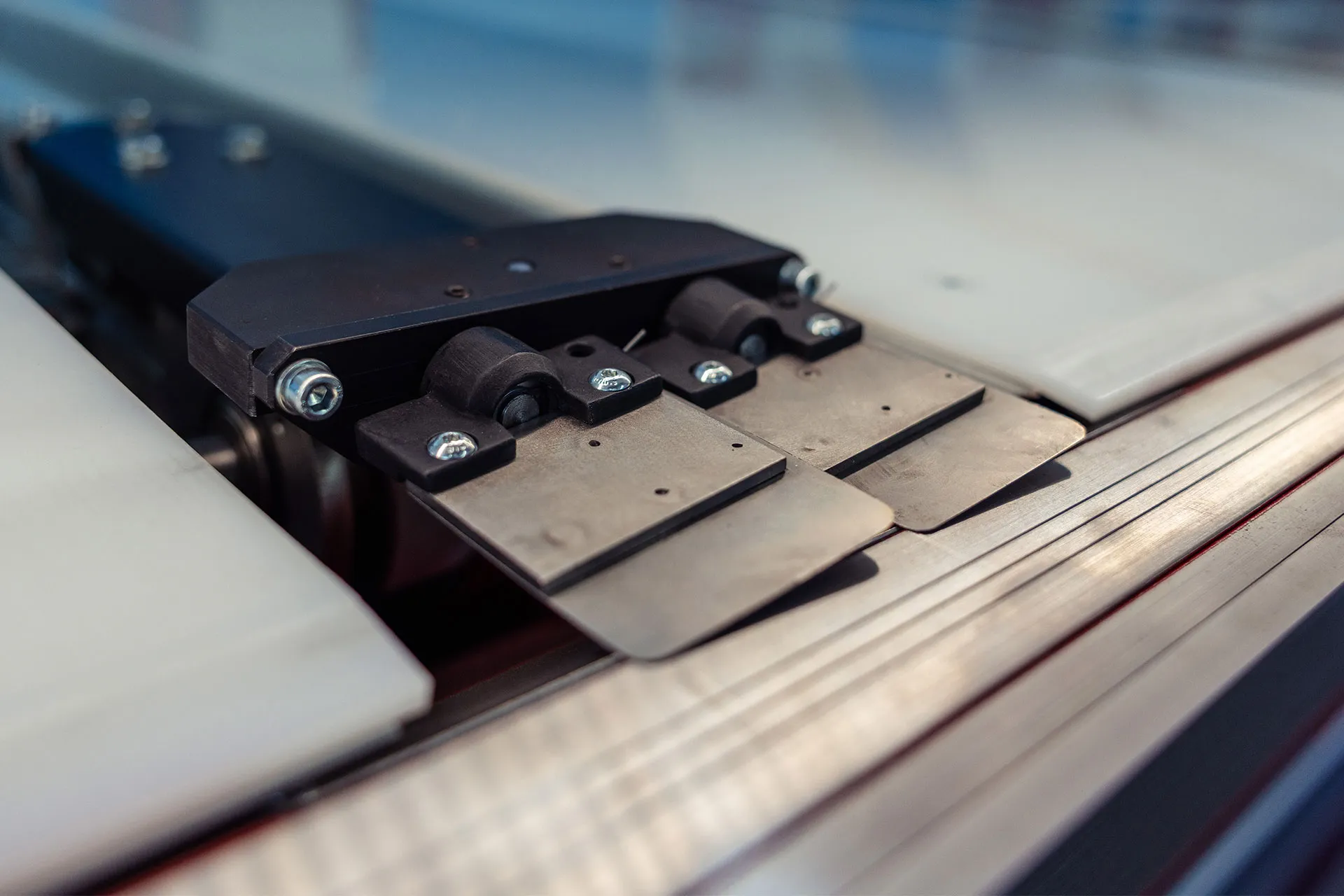

Präzise Positionierung der Bleche
Computergesteuerte Anschlagfinger ermöglichen eine einfache und präzise Positionierung der Bleche. Dabei fahren die Anschlagfinger bei jedem neuen Biegeabschnitt automatisch an die richtige Position. Für die optimale Anpassung an das Werkstück sind alle Anschlagfinger über die gesamte Biegelänge frei positionierbar.
Durch den frei positionierbaren Fußschalter bleiben beim Fixieren des Bleches beide Hände frei.
Computergesteuerter elektronischer Präzisionsanschlag
Bedienerunabhängige Positionierung
Reproduzierbare Biegeergebnisse
Antrieb durch wartungsfreie Zahnriemen
Exakter Blech-Zuschnitt
Nach dem ersten Fixieren wird das Blech durch die integrierte Schere millimetergenau zugeschnitten. Der DURA ist optional mit einer elektrischen Schneideeinrichtung ausgestattet. Durch die Befestigung am Maschinenkorpus ist die Biegewange frei von Störkonturen und Krafteinwirkungen. Der Antrieb erfolgt durch einen wartungsfreien Zahnriemen.
Antrieb des Schneidapparates durch wartungsfreien Zahnriemen
Schneidleistungen bis 3 mm Stahl
Durch Befestigung am Maschinenkorpus ist die Biegewange frei von Führungsschienen und Krafteinflüssen durch Schneiden
Kraftvolles und präzises hydraulisches Biegen
Jede Ständer-/Spannarmeinheit verfügt über ein elektrokinetisch angetriebenes Biegegelenk. Die robuste und steife Konstruktion sorgt für eine gleichmäßige Biegeleistung über die gesamte Länge. Durch den neu entwickelten elektrokinetischen Antrieb ist der Biegeprozess schneller und leiser als bei hydraulisch angetriebenen Maschinen.
Schnelles, präzises und leises Biegen durch hydraulischen Antrieb
Anspruchsvolle Biegeteile: Die Spannwange ist milimetergenau steuerbar
Alle gängigen Profile von 3 bis 15 Meter Biegelänge mit Materialstärken bis zu 3mm können exakt gekantet werden.
Sie haben Fragen?
Profilerstellung per Touch-Display oder Büro-Computer
Die BMS Multi-Touch-Steuerung ermöglicht eine intuitive Bedienung durch Berühren des Bildschirms. So können schnell neue Profile erstellt oder mit Touch-Screen-Painting erstellt werden. Die Steuerung kann auf gespeicherte Profile zurückgreifen. Automatische Biegefolgeberechnungen mit grafischer Simulation und Darstellung runden den Allrounder ab. Mit der BMS Multi-Touch-Steuerung stellen selbst ungeübte Anwender in kurzer Zeit Profile selbst her.
Fernwartung
Über eine Fernwartungsfunktion kann Biegemaster die Anwender des BMS Multi-Touch bei der Erstellung von Profilen unterstützen oder Parameter für eine nachfolgende Analyse auslesen.
Vorbereitung am Büro-PC
Für eine hoch effiziente Arbeitsvorbereitung ist die einfache Profilerstellung auch vorab mit unserer Software am Büro-Arbeitsplatz möglich und im Anschluss auf die Maschine transferierbar.
Profile direkt an der Maschine zeichnen mit Screen-Painting
Einfach gespeicherte Profile aus dem Archiv laden
Profile einfach am Büro-Computer mit unserer Software erstellen und im Anschluss auf die Maschine übertragen
Per Fernwartung unterstützen wir Sie auch aus der Ferne
Die DURA-Serie kann neben der BMS Multi-Touch-Steuerung auch mit allen anderen Steuerungen ausgestattet werden.
Anspruchsvolle Biegeteile
Hydraulische Spannwangenverstellung
Der Biegemaster DURA ist optional mit einer hydraulischen Spannwangenverstellung zum Ausgleich verschiedener Blechstärken ausgestattet. Die manuell einstellbare Spannwangenvorspannung dient zur Verminderung von Überbiegungen bei Unterlängen.
Viele nützliche Zusatzfunktionen, orientiert an den Anforderungen aus der Praxis
Spannwange ist milimetergenau steuerbar für optimale Falze
Spannwangenverstellung zum Ausgleich verschiedener Blechstärken
Extras & Erweiterungen für den Biegemaster DURA

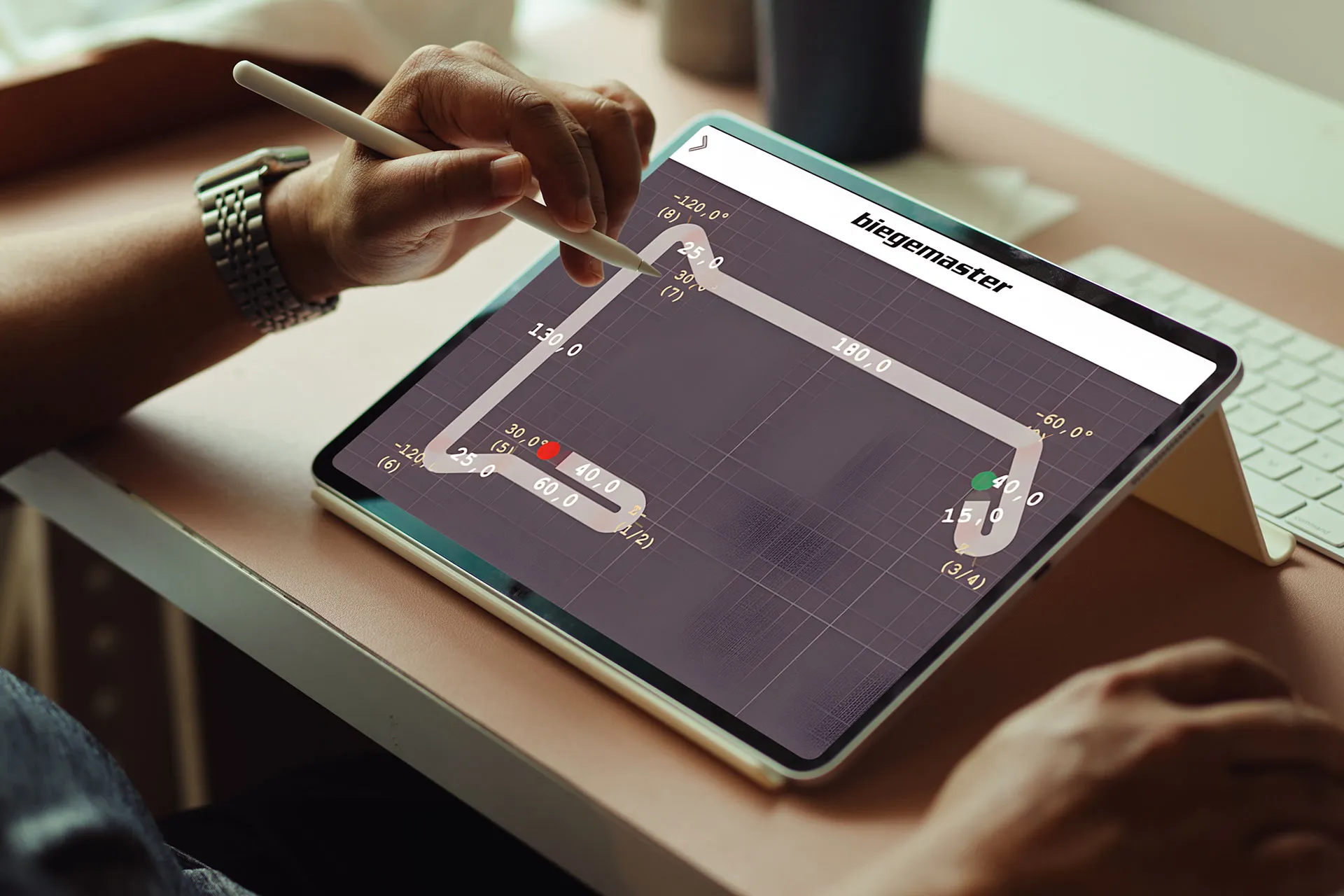

Vom Tablet direkt in die Maschine
Schnell und effizient: Mit der Biegemaster-Software können Sie auf der Baustelle das geforderte Abkantprofil auf Ihrem Tablet einzeichnen und später via Bluetooth direkt auf Ihre Biegemaschine transferieren.
Einlegetiefe von 1250mm
Für lange Zuschnitte, wie z.B. Trapezbleche können alle unsere Maschinen mit einer Einlegetiefe von bis zu 1250 mm geliefert werden.
Automatische Spannwangenverstellung
Die automatische Spannwangenverstellung (Luftspaltenverstellung) ermöglicht den Ausgleich verschiedener Blechstärken.
Technische Daten
| Modellbezeichnung | Arbeitslänge (mm) | Ständer/Spannarme | Biegeleistung | |
| Stahl | Alu | |||
| DURA 3.1,25 | 3100 | 3 | 1,25 | 2,00 |
| DURA 3.1,50 | 3100 | 4 | 1,50 | 2,00 |
| DURA 3.2,00 | 3100 | 5 | 2,00 | 3,00 |
| DURA 3.3,00 | 3100 | 4H | 3,00 | 4,00 |
| DURA 4.1,25 | 4010 | 4 | 1,25 | 2,00 |
| DURA 4.1,50 | 4010 | 4 | 1,50 | 2,00 |
| DURA 4.2,00 | 4010 | 7 | 2,00 | 3,00 |
| DURA 4.3,00 | 4010 | 6H | 3,00 | 4,00 |
| DURA 5.1,25 | 5020 | 5 | 1,25 | 2,00 |
| DURA 5.2,00 | 5020 | 8 | 2,00 | 3,00 |
| DURA 5.3,00 | 5020 | 7H | 3,00 | 4,00 |
| DURA 6.1,25 | 6200 | 7H | 3,00 | 4,00 |
| DURA 6.1,50 | 6200 | 7 | 1,50 | 2,00 |
| DURA 6.2,00 | 6200 | 10 | 2,00 | 3,00 |
| DURA 6.3,00 | 6200 | 8H | 3,00 | 4,00 |
| DURA 7.1,25 | 7020 | 6 | 1,25 | 2,00 |
| DURA 7.1,50 | 7020 | 8 | 1,50 | 2,00 |
| DURA 7.2,00 | 7020 | 12 | 2,00 | 3,00 |
| DURA 7.3,00 | 7020 | 10H | 3,00 | 4,00 |
| DURA 8.1,25 | 8020 | 7 | 1,25 | 2,00 |
| DURA 8.1,50 | 8020 | 10 | 1,50 | 2,00 |
| DURA 8.2,00 | 8020 | 13 | 2,00 | 3,00 |
| DURA 8.3,00 | 8020 | 11H | 3,00 | 4,00 |
| DURA 10.1,25 | 10020 | 9 | 1,25 | 2,00 |
| DURA 10.1,50 | 10020 | 12 | 1,50 | 2,00 |
| DURA 10.2,00 | 10020 | 17 | 2,00 | 3,00 |
| DURA 10.3,00 | 10020 | 14H | 3,00 | 4,00 |
| DURA 12.1,25 | 10020 | 10 | 1,25 | 2,00 |
| DURA 12.1,50 | 10020 | 14 | 1,50 | 2,00 |
| DURA 12.2,00 | 10020 | 20 | 2,00 | 3,00 |
| DURA 12.3,000 | 10020 | 16H | 3,00 | 4,00 |
Sonderlängen und weitere Materialstärken auf Anfrage
