Die Biegemaschine weitergedacht
Der Biegemaster BENTRON ist die erste Generation, die vollständig mit Elektromotoren arbeitet. Mit dem BendTron biegen Sie in gewohnter Zuverlässigkeit und Präzision alle gängigen Profile von 4 bis 15 Meter Biegelänge mit Materialstärken bis zu 1,5mm (Stahl).
Highlights der BENTRON-Serie
- Einfaches und schnelles Biegen von anspruchsvollen Dach, Wand und Fassaden-Profilen
- Für perfekte Falze ist die Spannwange milimetergenau steuerbar
- Präzise Positionierung durch elektronischen Tiefenanschlag und flexible Blechroste
- Wellengesteuertes Biegen: Vollständig elektrokinetisch angetriebene Biegegelenke für leisen und kraftvollen Betrieb
- Schräg gestellte Biegewangen und optimierte Spannwangengeometrie für hohe Flexibilität und kurze Gegenkantungen
- Robuste Schneideinrichtung angetrieben durch Zahnriemen
- Vorab-Programmierung der Profile, Übertragung per WLAN oder USB
- Archiv an der Maschinen aller bisher verwendeten Projekte
- Intuitiv bedienbare Steuerung über Multi-Touch-Display mit großem Funktionsumfang
Technische Spezifikationen
- Längen: 4-12 Meter
- Biegeleistung Stahl 400N/mm²): 1,5mm
- Anschlag: Schieber, computergesteuert
- Biegerichtungen: 1
- Schere: Optional elektrische Schneideeinrichtung verfügbar
- Angetriebene Biegegelenke: Alle Gelenke elektrokinematisch
- Steuerung: BMS Multi-Touch-Steuerung
- Biegewinkel: Bis zu 150°
Präzise Positionierung der Bleche
Computergesteuerte Anschlagfinger ermöglichen eine einfache und präzise Positionierung der Bleche. Dabei fahren die Anschlagfinger bei jedem neuen Biegeabschnitt automatisch an die richtige Position. Für die optimale Anpassung an das Werkstück sind alle Anschlagfinger über die gesamte Biegelänge frei positionierbar.
Durch den frei positionierbaren Fußschalter bleiben beim Fixieren des Bleches beide Hände frei.
- Computergesteuerter elektronischer Präzisionsanschlag
- Bedienerunabhängige Positionierung
- Reproduzierbare Biegeergebnisse
- Antrieb durch wartungsfreie Zahnriemen
Exakter Blech-Zuschnitt
Nach dem ersten Fixieren wird das Blech durch die integrierte Schere millimetergenau zugeschnitten. Der BendTron ist optional mit einer elektrischen Schneideeinrichtung ausgestattet. Durch die Befestigung am Maschinenkorpus ist die Biegewange frei von Störkonturen und Krafteinwirkungen. Der Antrieb erfolgt durch einen wartungsfreien Zahnriemen.
- Antrieb des Schneidapparates durch wartungsfreien Zahnriemen
- Schneidleistungen bis 2 mm Stahl
- Durch Befestigung am Maschinenkorpus ist die Biegewange frei von Führungsschienen und Krafteinflüssen durch Schneiden

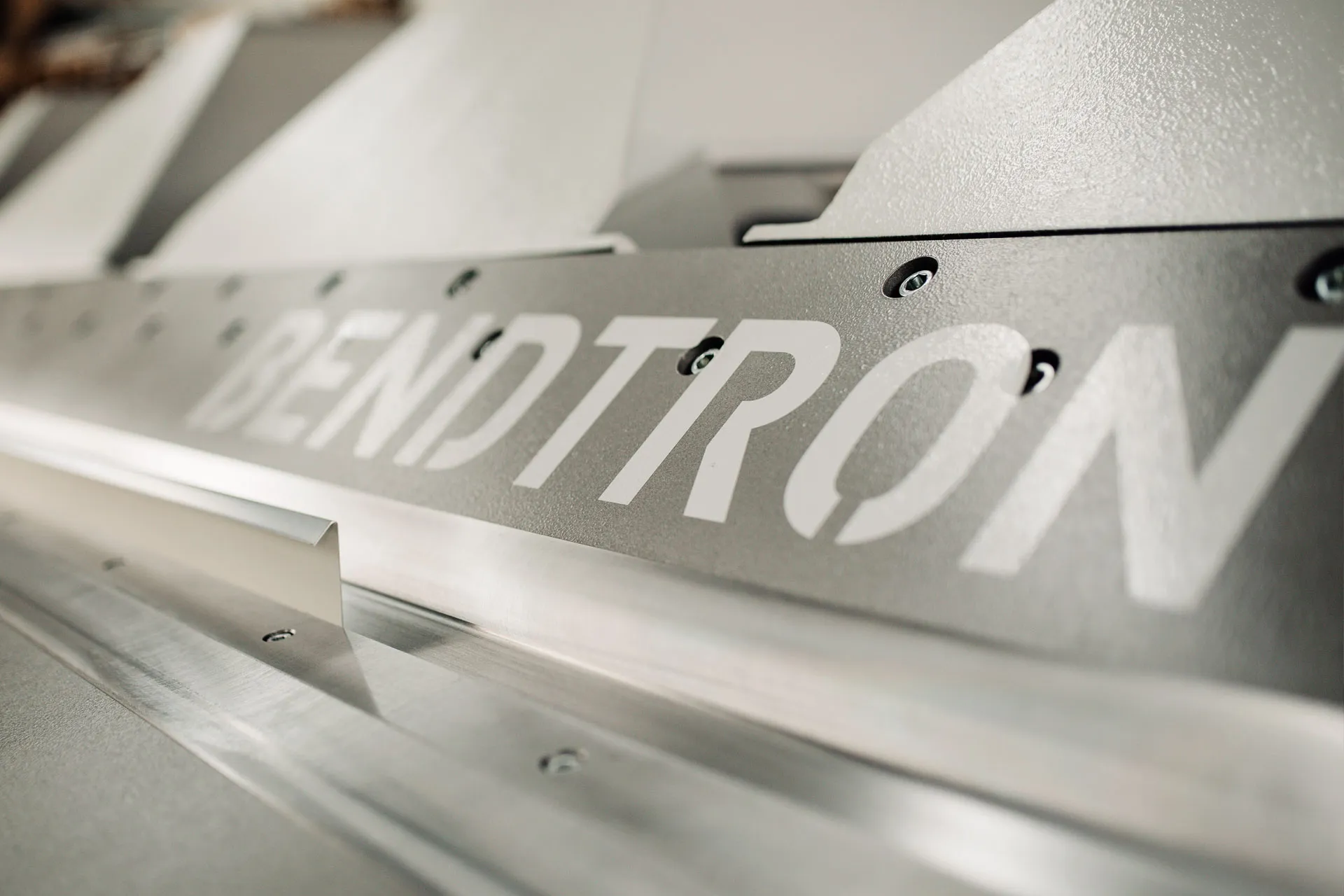

Kraftvolles und präzises elektrokinetisches Biegen
Jede Ständer-/Spannarmeinheit verfügt über ein elektrokinetisch angetriebenes Biegegelenk. Die robuste und steife Konstruktion sorgt für eine gleichmäßige Biegeleistung über die gesamte Länge. Durch den neu entwickelten elektrokinetischen Antrieb ist der Biegeprozess schneller und leiser als bei hydraulisch angetriebenen Maschinen.
- Schnelles, präzises und leises Biegen durch elektrokinetischen Antrieb
- Anspruchsvolle Biegeteile: Die Spannwange ist milimetergenau steuerbar
- Alle gängigen Profile von 4 bis 15 Meter Biegelänge mit Materialstärken bis zu 1,5mm können exakt gekantet werden.
Sie haben Fragen?
Profilerstellung per Touch-Display oder Büro-Computer
Die BMS Multi-Touch-Steuerung ermöglicht eine intuitive Bedienung durch Berühren des Bildschirms. So können schnell neue Profile erstellt oder mit Touch-Screen-Painting erstellt werden. Die Steuerung kann auf gespeicherte Profile zurückgreifen. Automatische Biegefolgeberechnungen mit grafischer Simulation und Darstellung runden den Allrounder ab. Mit der BMS Multi-Touch-Steuerung stellen selbst ungeübte Anwender in kurzer Zeit Profile selbst her.
Fernwartung
Über eine Fernwartungsfunktion kann Biegemaster die Anwender des BMS Multi-Touch bei der Erstellung von Profilen unterstützen oder Parameter für eine nachfolgende Analyse auslesen.
Vorbereitung am Büro-PC
Für eine hoch effiziente Arbeitsvorbereitung ist die einfache Profilerstellung auch vorab mit unserer Software am Büro-Arbeitsplatz möglich und im Anschluss auf die Maschine transferierbar.
- Profile direkt an der Maschine zeichnen mit Screen-Painting
- Einfach gespeicherte Profile aus dem Archiv laden
- Profile einfach am Büro-Computer mit unserer Software erstellen und im Anschluss auf die Maschine übertragen
- Per Fernwartung unterstützen wir Sie auch aus der Ferne
Anspruchsvolle Biegeteile
Mit dem Biegemaster BendTron lassen sich einfach und reproduzierbar auch anspruchsvolle Profile erstellen. Für perfekte Falze ist die Spannwange präzise und milimetergenau steuerbar. Alle gängigen Profile von 4 bis 15 Meter Biegelänge mit Materialstärken bis zu 1,5mm können exakt gekantet werden.
Durch die optimale Spannwangengeometrie werden große Biegewinkel (150°) bei gleichzeitig viel Freiraum im Inneren der Maschine ermöglicht.
- Viele nützliche Zusatzfunktionen, orientiert an den Anforderungen aus der Praxis
- Spannwange ist milimetergenau steuerbar für optimale Falze
- Große Biegewinkel (150°) bei gleichzeitig viel Freiraum im Inneren der Maschine
Extras & Erweiterungen für den Biegemaster BendTron
Vom Tablet direkt auf die Maschine
Schnell und effizient: Mit der Biegemaster-Software können Sie auf der Baustelle das geforderte Abkantprofil auf Ihrem Tablet einzeichnen und später via Bluetooth direkt auf Ihre Biegemaschine transferieren.
Erhältlich für: Alle BMS-Multi-Touch-Steuerungen
Konischer Tiefenanschlag
Ermöglicht die Anfertigung von Kantteilen mit stark unterschiedlichen Tiefen (individuelles, konisches Biegen) sowie Profile mit enger und weiter Profilseite (Zusammensteck-Funktion).
Um die konischen Blechzuschnitte passend anlegen zu können, zeigt eine Laserlinie an der Blechauflage die millimetergenaue Position
Erhältlich für: XBend und BendTron
Einlegetiefe von 1250 mm
Für lange Zuschnitte, wie z.B. Trapezbleche können alle unsere Maschinen mit einer Einlegetiefe von bis zu 1250 mm geliefert werden.
Erhältlich für: Alle Modelle

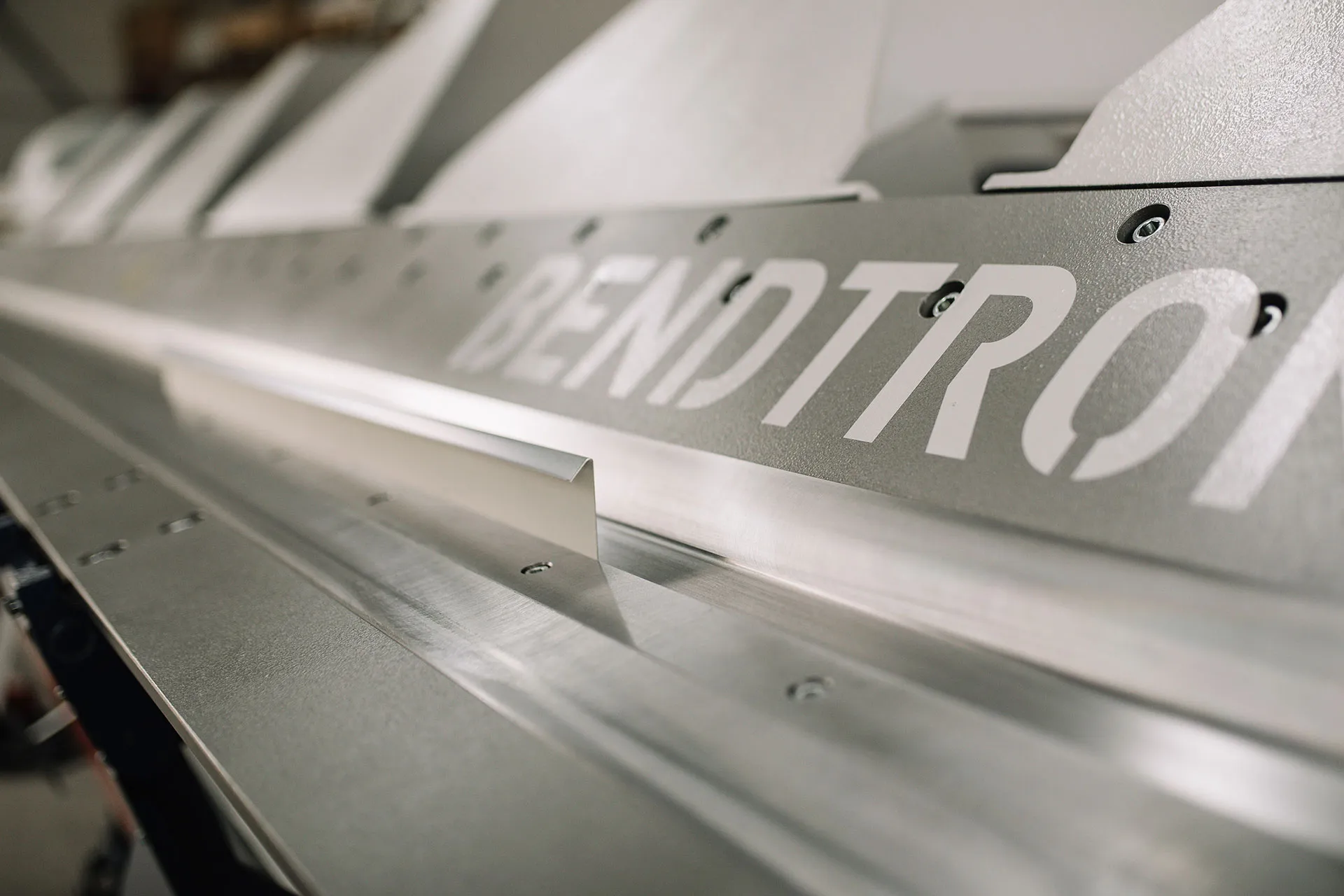

Automatische Spannwangenverstellung
Die automatische Spannwangenverstellung (Luftspaltenverstellung) ermöglicht den Ausgleich verschiedener Blechstärken.
Erhältlich für: Alle Modelle
Blechschonende Auflage
Polyethylen- oder Bürstentisch-Auflagen ermöglichen das kratzfreie und blechschonende Verarbeiten sensibler, lackierter oder empfindlicher Materialien.
Erhältlich für: XBend und BendTron
Modellübersicht
| Modellbezeichnung | Arbeitslänge | Ständer/Spannarme | Biegeleistung | |
|---|---|---|---|---|
| mm | Stahl | Alu | ||
| BENDTRON 4.1,50 | 4010 | 4 | 1,50 | 2,00 |
| BENDTRON 6.1,50 | 6400 | 6 | 1,50 | 2,00 |
| BENDTRON 8.1,50 | 8020 | 8 | 1,50 | 2,00 |
| BENDTRON 10.1,50 | 10020 | 10 | 1,50 | 2,00 |
| BENDTRON 12.1,50 | 12020 | 12 | 1,50 | 2,00 |
Sonderlängen und weitere Materialstärken auf Anfrage
